Vřeteno střídavé 300W, ER11 s driverem

Střídavé 300W vřeteno s driverem a úchytem. Bez zdroje.

Výrobce: LUPA-CNC

Dostupnost: na cestě od dodavatele
3 350,- Kč

Vřeteno střídavé 300W, ER11 s driverem

Střídavé vřeteno vhodné pro seznámení s CNC frézováním a hobby použití.

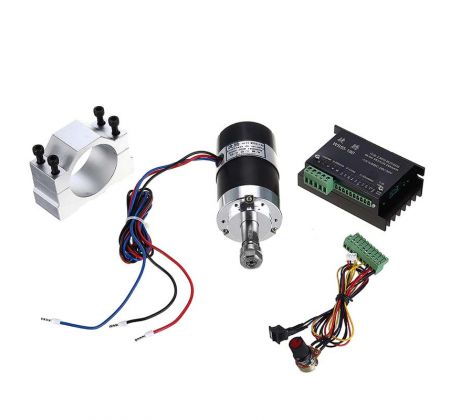

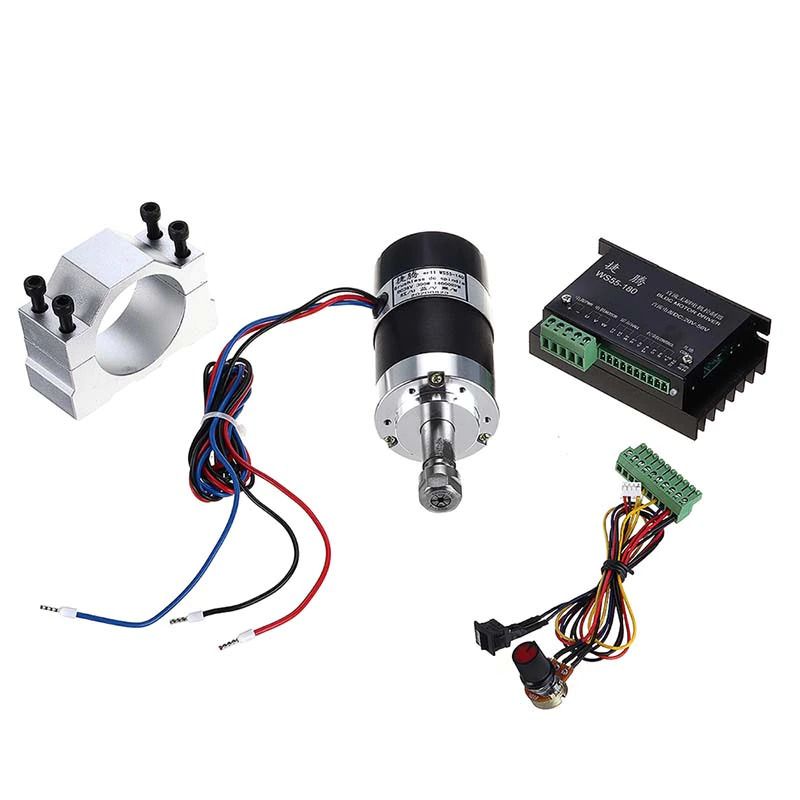

Sada obsahuje:

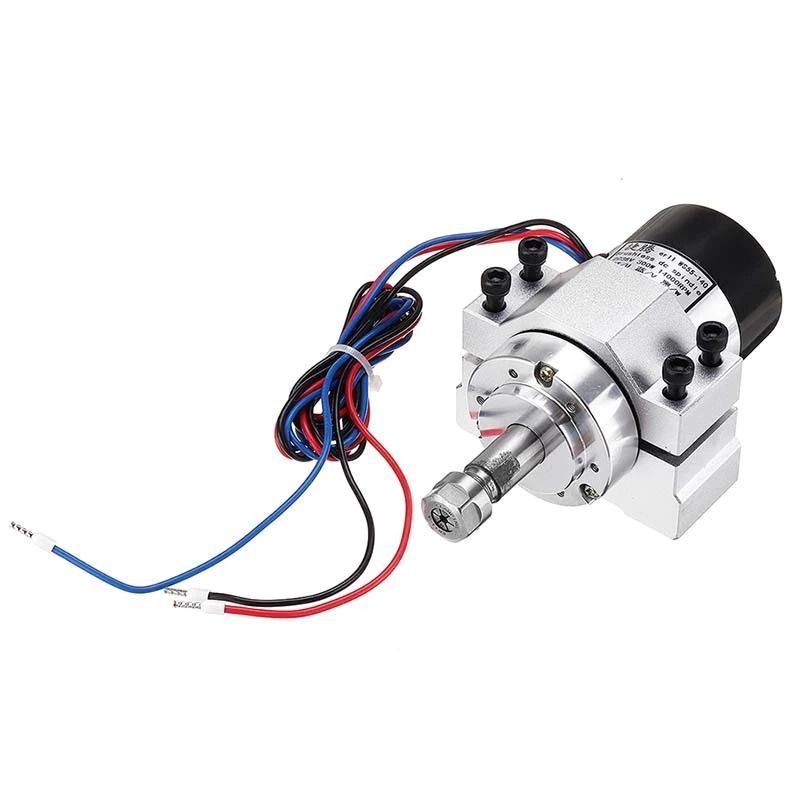

1 x 300W střídavý motor (vřeteno), průměr 55mm, 12000 ot/min (při napětí 36V DC)

1 x driver WS55 (regulace) se základní kabeláží

1 x dvoudílný úchyt s otvorem o průměru 55mm, šrouby

1 x upínání ER11 s kleštinou 1/8" (součást hřídele)



Pozor! Pro používání vřetene je nezbytný zdroj 36V (48V), který není součástí setu.



Technické parametry:

Napájení driveru 20-50V

Otáčky motoru 12000/min při napětí 36V

Max proud 12A

Upínání ER11

Chlazení vzduchem

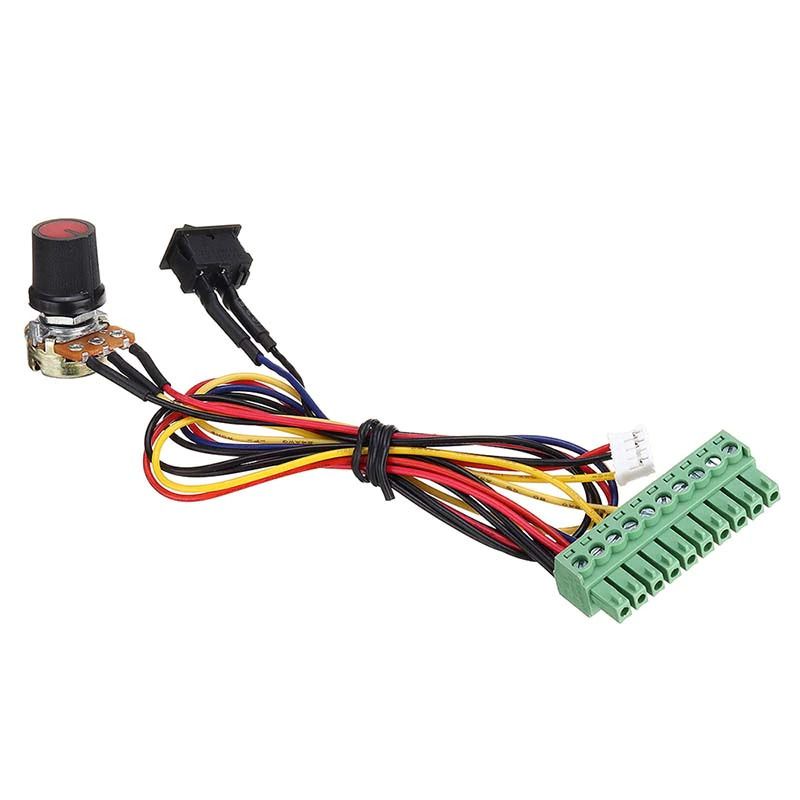

K driveru ovládání otáček je dodávána základní kabeláž s potenciometrem a vypínačem. Regulace otáček je možná manuálně potenciometrem. Vypínačem lze vřeteno vypnout / zapnout, rozběh vřetene při zapnutí je plynulý. Maximální otáčky lze ovlivnit napětím použitým pro napájení driveru. Výrobce uvádní 12000ot/min při napájení 36V. Při použití napětí cca 48V budou otáčky až cca 16000ot/min. Otáčky vyšší než výrobcem doporučené (12000ot/min) snižují životnost motoru.

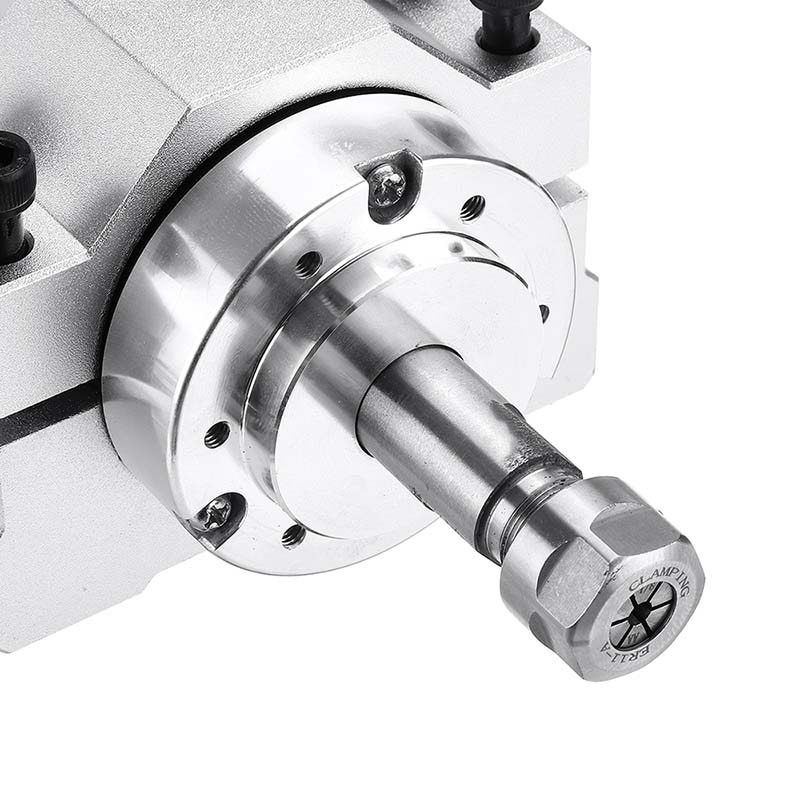

Upínání ER11 je integrováno na hřídel motoru a zajišťuje velmi přesné uchycení nástroje.

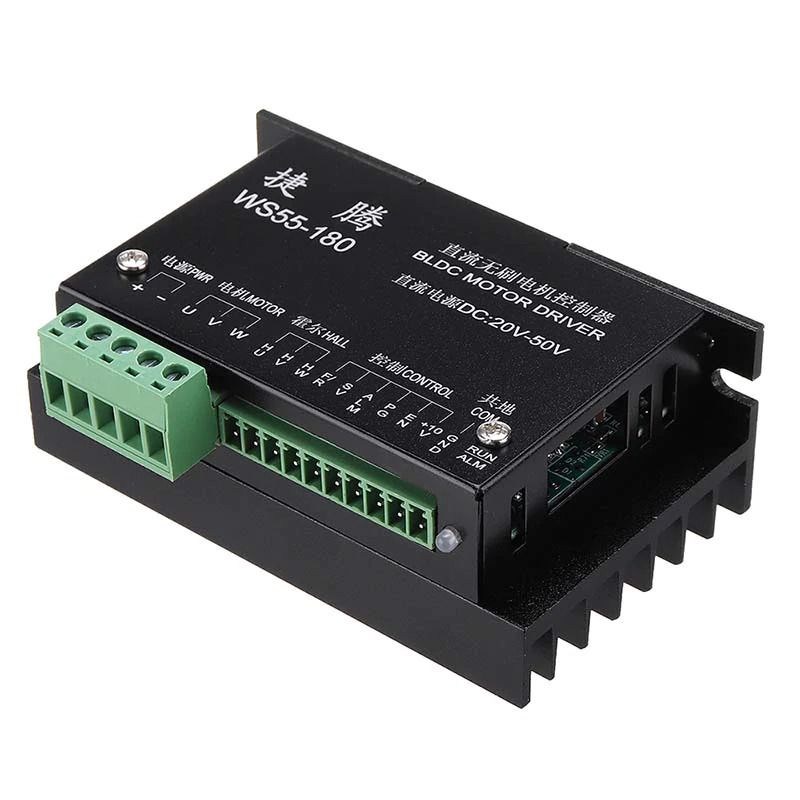

Pro připojení jednotlivých součástí jsou na driveru konektory. Velký 5-pinový konektor je určen pro připojení napájení (+ -) a střídavého motoru (U V W). Druhý 10-pinový konektor je v této verzi setu využit pouze pro připojení vypínače a potenciometru ovládání otáček. Potenciometr a vypínač jsou do konektoru již zapojeny.



Podrobnější popis vřetene na LUPA-CNC.com



Montáž vřetene a napájení musí být provedena odborně, aby nedošlo k úrazu elektrickým proudem.



Ukázka použití vřetene při frézování hliníku.
