PWM náhrada potenciometru

Úvod CNC ElektronikaPWM náhrada potenciometru

PWM náhrada potenciometru

Výrobce: LUPA-CNC

250,- Kč190,- Kč
Do košíku

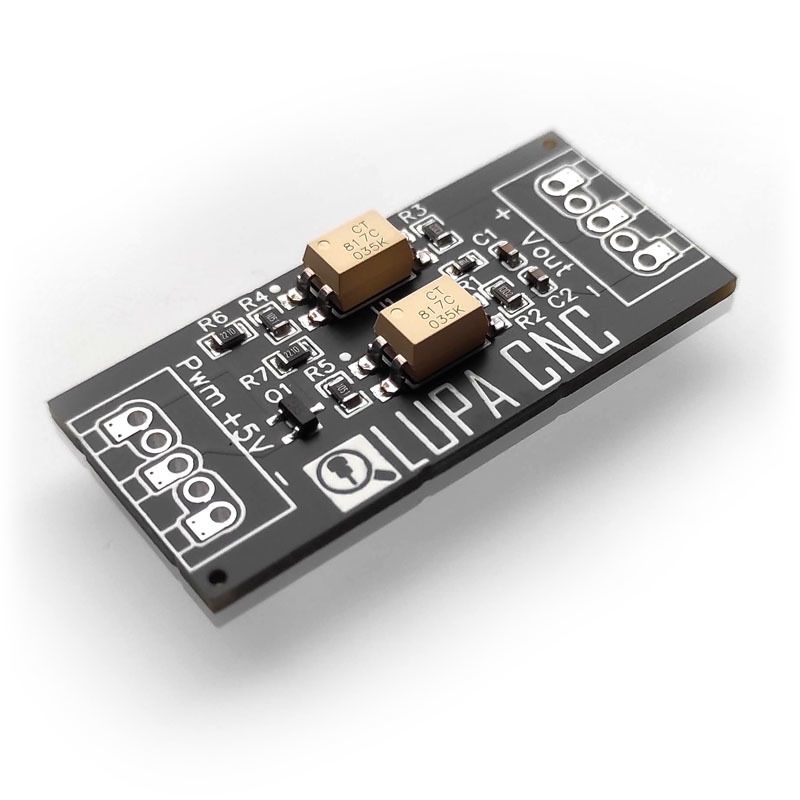

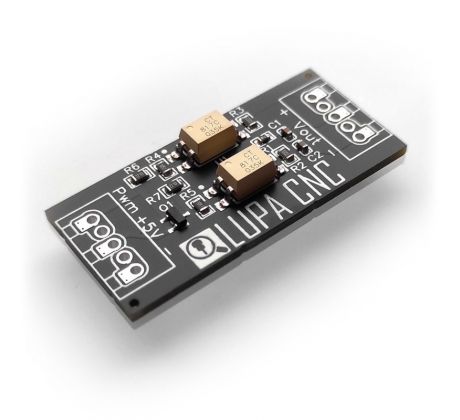

PWM náhrada potenciometru

PWM potenciometr slouží jako elektronická náhrada běžného otočného potenciometru 5k - 10k ve spojení s ovládáním přes Arduino apod. Použitím tohoto modulu lze ovládat otáčky vřetene přímo z oblužného programu a nikoli pouze mechanicky potenciometrem. Do modulu se posílá 5V PWM signál, kde 0% PWM odpovídá nulovému otočení potenciometru a 100% PWM odpovídá maximálnímu otočení potenciometru.





Vhodné např. ve spojení s driverem WS55 viz. střídavé vřeteno



Není vhodné pro ovládání stejnosměrných vřeten typu viz. stejnosměrné vřeteno s regulátorem. Vzhledem ke konstrukci regulátoru je výstup nelineární a při použití tohoto modulu se nedokáže dostat na maximální otáčky.



Tento modul je používán v některých verzích frézek LUPA-COM při použití "pokročilejšího" ovládání vřetene. Pak lze vřeteno ovládat jak mechanicky potenciometrem, tak přímo z ovládacího programu.



Pozor! Modul nelze použít samostatně, ale pouze jako výstupní modul např. ve spojení s Arduinem. Na vstup modulu musí být přiveden 5V PWM signál. Lze použít ve spojení přímo s Arduinem s GRBL.



Na vstupu a výstupu modulu jsou otvory pro osazení buď standardních pinových lišt (rozteč 2.54mm) nebo šroubovací svorkovnice (rozteč 5mm). Vstupy a výstupy jsou popsány.
