CG Scale - váha pro měření polohy těžiště (stavebnice)

Správna poloha těžiště je jedním z nejdůležitějších bodů u každého modelu letadla.

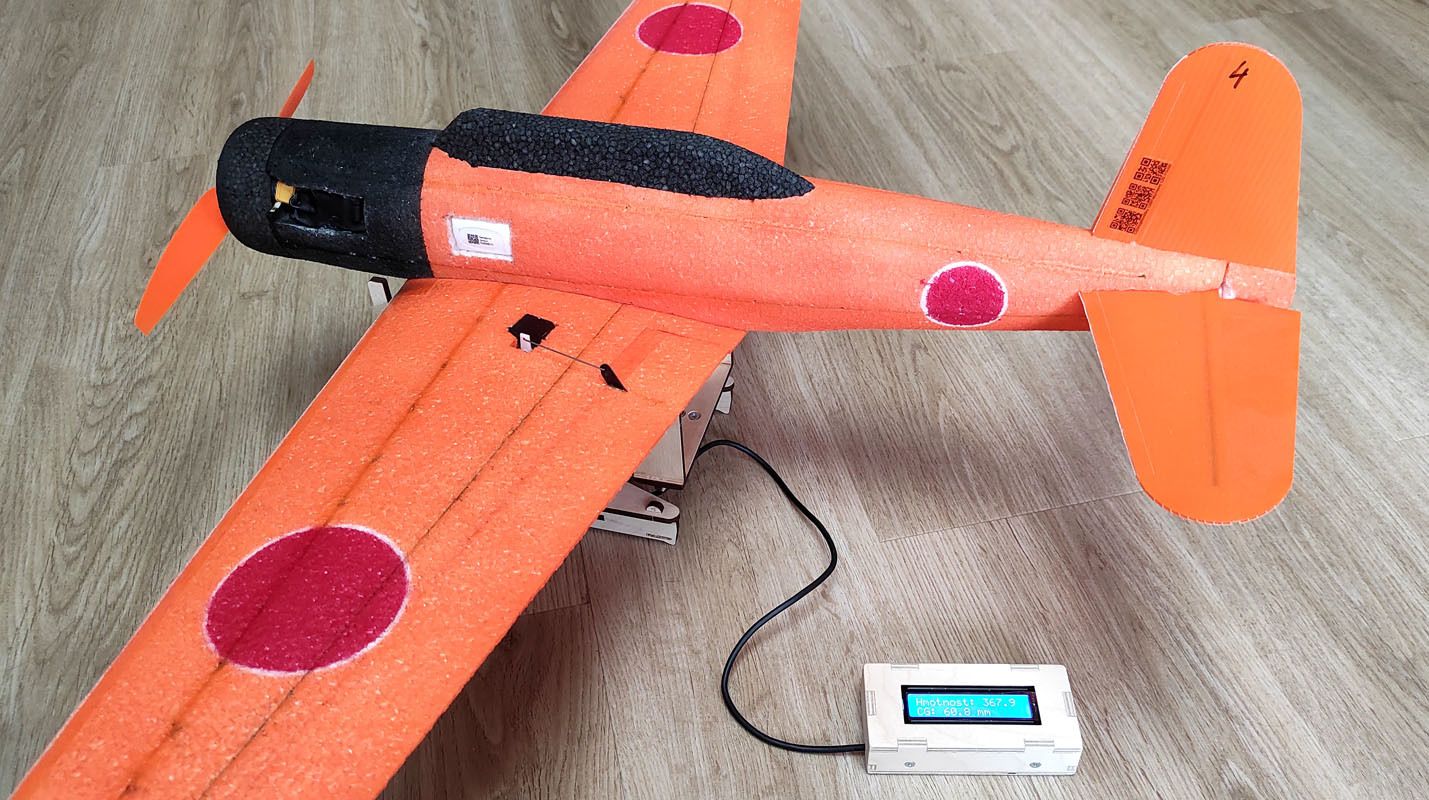

Přibližně se dá poloha těžiště zjistit podepřením dvěma prsty. Přesněji to jde s použitím různých přípravků. Tam, kde na velmi přesné poloze těžiště opravdu záleží se hodí použití elektronické váhy, která po položení modelu do stojanu zobrazí vzdálenost těžiště od náběžné hrany křídla (od předního dorazu).

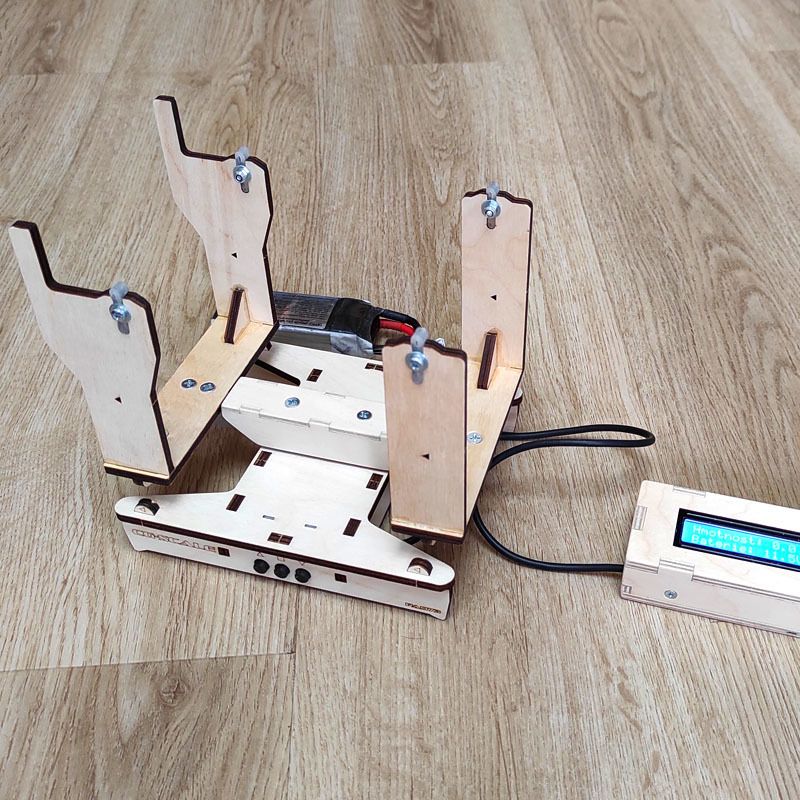

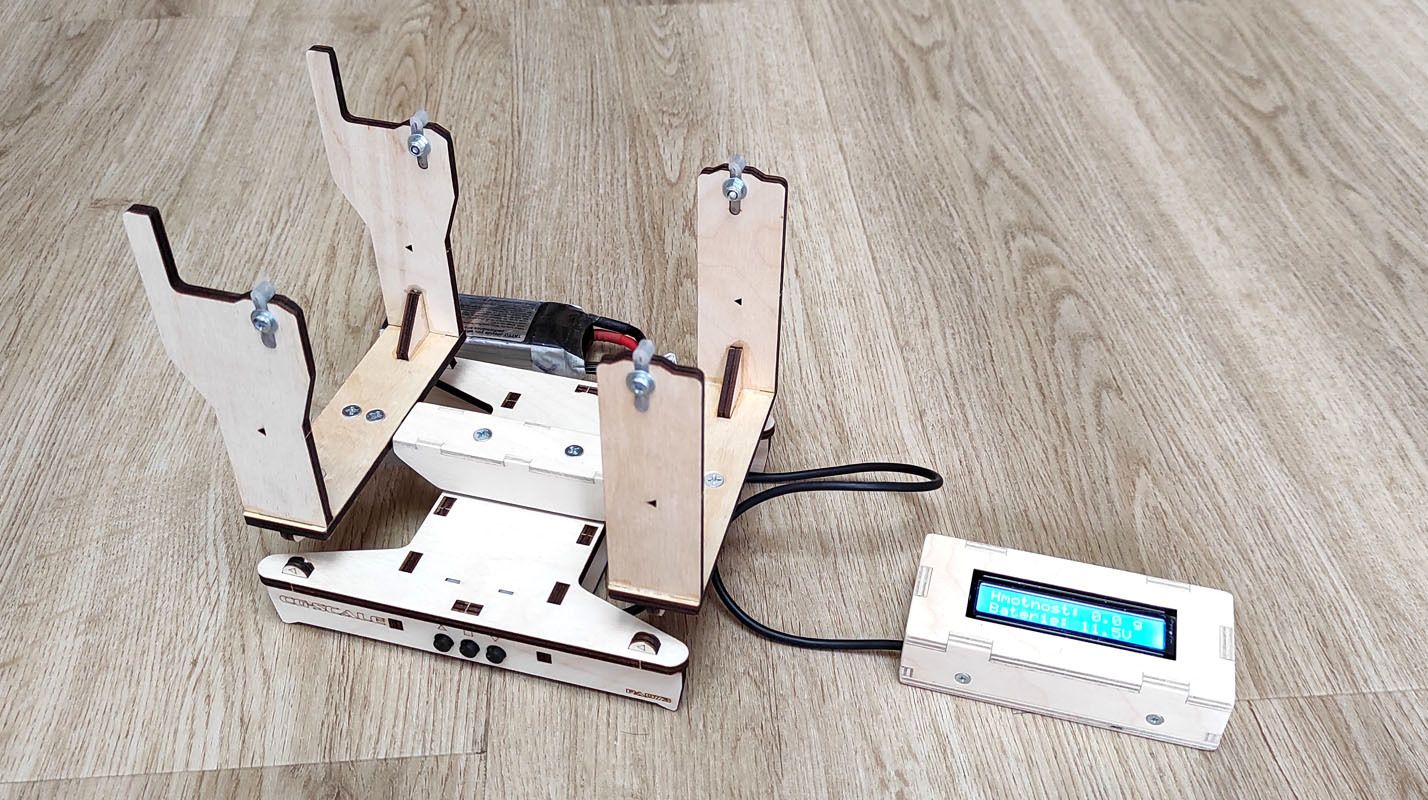

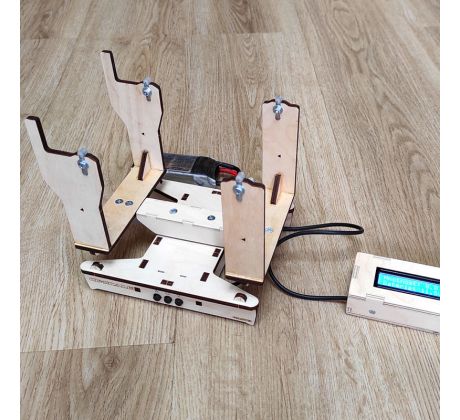

Elektronická váha (nebo též CG-SCALE) se dodává jako stavebnice. Součástí setu jsou laserem vypálené překližkové díly, spojovací materiál a potřebná elektronika. Součástí setu nejsou propojovací vodiče. Základem elektroniky je Arduino Nano ve kterém je už nahrán obslužný program. Po sestavení je ale nutné provést kalibraci.

Zapojení elektronikcé části stavebnice alespoň základní znalosti z oblasti elektroniky a mikropájku. Při nesprávném zapojení hrozí poškození elektronických součástí. Pro přesné seřízení je vhodné umět nahrát obslužný program z počítače do Arduino Nano. Lze tak v programu modifikovat některé parametry a váhu si přizpůsobit.

Napájení váhy zajišťuje baterie LiPol 2-3S (není součástí stavebnice, lze použít např. starší baterii, která se už pro pohon modelu nehodí) nebo jakýkoliv zdroj napětí v rozsahu 8-15V.
Váha je vybavena indikací podvybití baterie.
Váha zobrazuje hmotnost modelu, polohu těžiště a napětí napájecí baterie. Změna některých stavů je indikována akusticky.

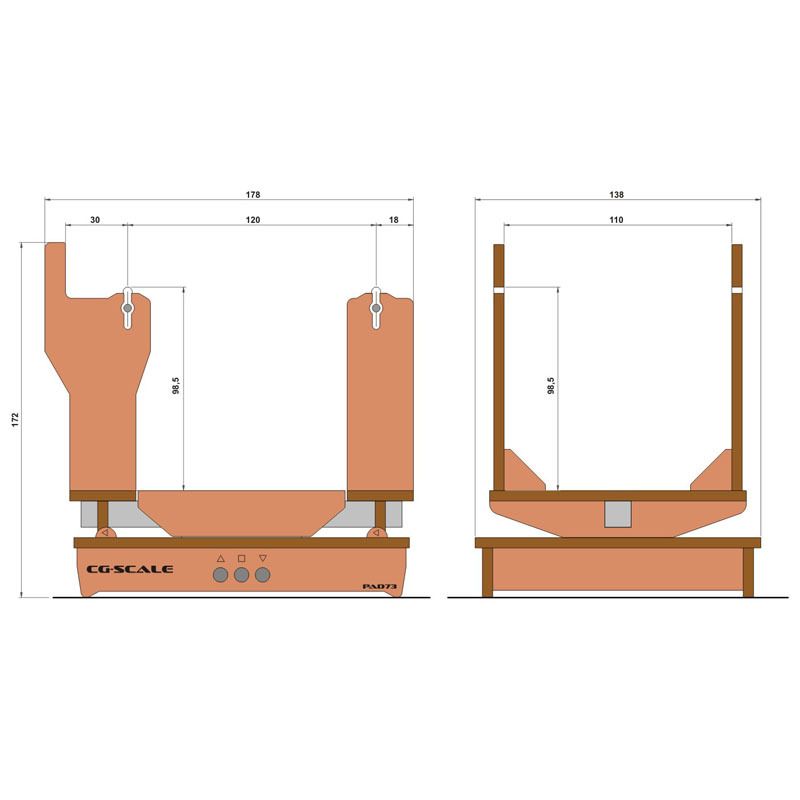

Zda se na váhu vejde právě váš model si ověřte na rozměrovém schématu (viz. obrázky). Váha je vhodná pro modely o hmotnosti cca 100-8000g.

A když vám nebudou rozměry a tvary podpěr vyhovovat, snadno např. z překližky vyrobíte jiné, přesně pro váš model.

Podrobný online návod na sestavení včetně obslužného programu, potřebných knihoven a odkazů na videa s váhou najdete zde.
